辉锐激光熔覆头是辉锐自主研发并推出的适用于各类激光熔覆应用的核心产品，具有多元化的接口设置，能搭配各种激光器，可在工业激光熔覆应用中实现高效稳定的长时间工作。
辉锐激光熔覆头是辉锐自主研发并推出的适用于各类激光熔覆应用的核心产品，具有多元化的接口设置，能搭配各种激光器，可在工业激光熔覆应用中实现高效稳定的长时间工作。

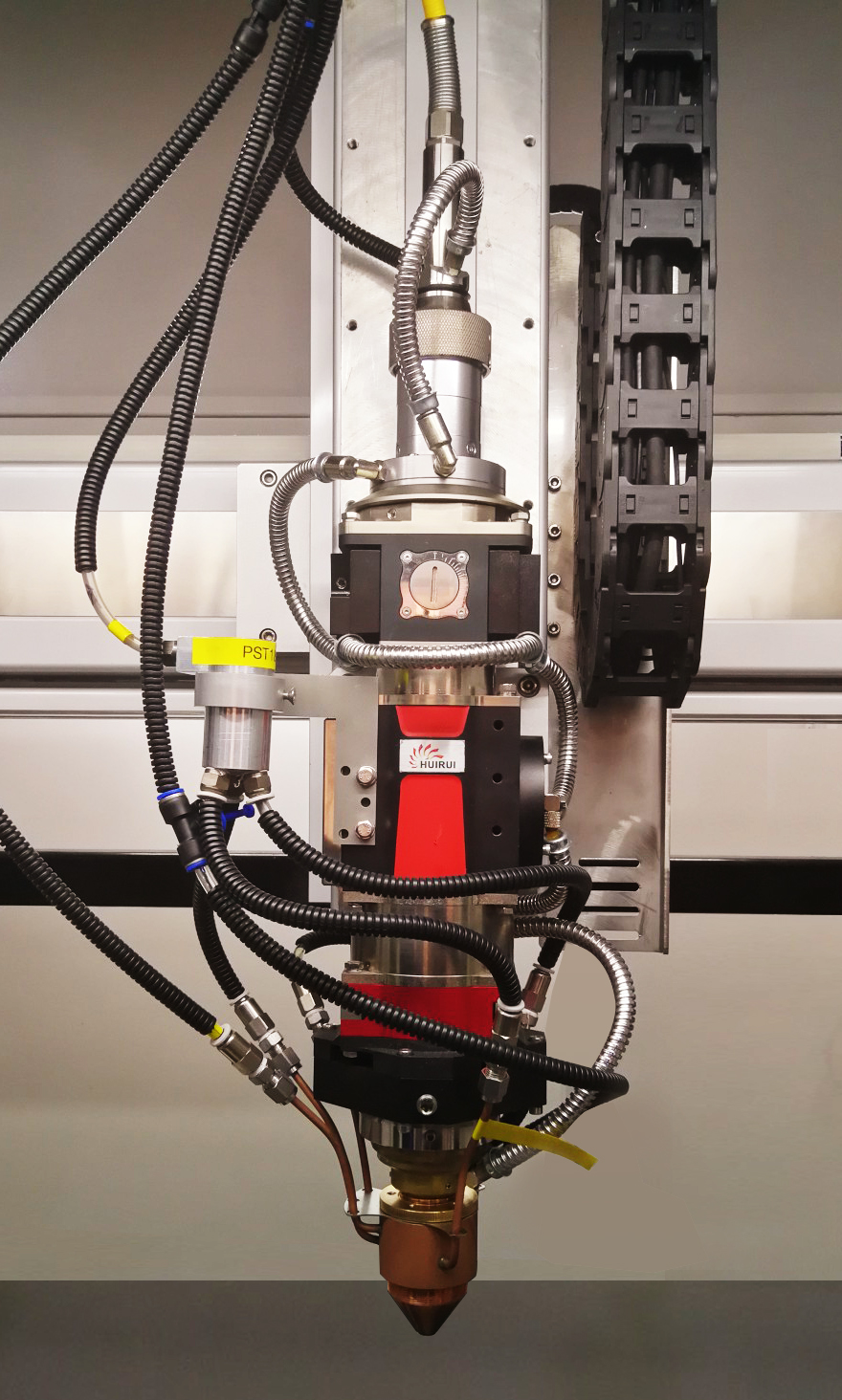

图1. 辉锐直版激光熔覆头

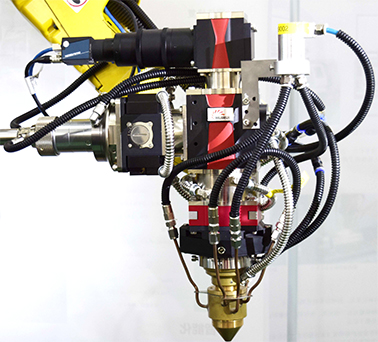

图2. 辉锐弯折版激光熔覆头
产品特点：
• 激光级光学模块化设计，可根据应用需求，装配成直光路或弯折光路；
• 可适用于最高8KW光纤激光或半导体激光；
• 可根据熔覆需求，配备不同的光学镜片与模块，按需求输出不同光斑尺寸(0.5mm-5.0mm直径的圆形光斑；条形光斑最大输出16mm×3mm)；
• 激光光路同轴度精确可调；
• 激光能量透射率≥99.5%；
• 采用防震密封设计，配置水路循环，保证镜片工作环境温度，防止结露；
• 保护窗设计，防止熔覆中灰尘、烟雾污染镜头；
• 表面硬化铝合金总体重量不超过10kg；
• 可配置同轴视觉成像功能，用于可视化示教定位，熔池实时监控。
产品优势：
• 同轴视觉成像清晰，方便激光与零件精准定位示教；

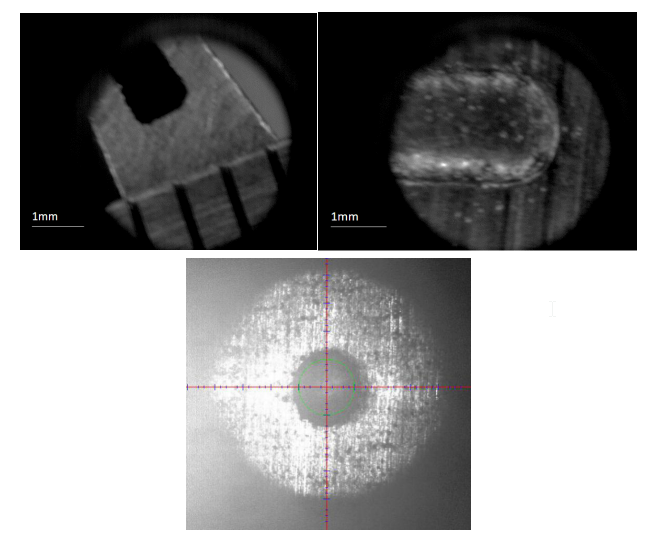

图3. 激光头同轴成像定位功能可使金属零件表面清晰成像
• 激光光斑焦点位置可在12mm范围内延焦距方向上下调节，方便用户精确调节离焦量和熔覆宽度；

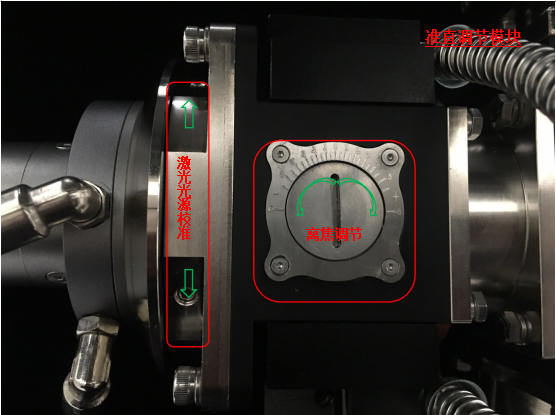

图4. 激光焦点离焦位置调节模块

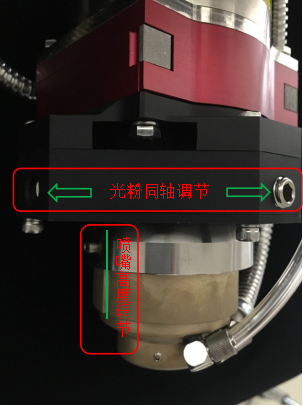

光粉同轴调节模块。光粉调节单元，方便用户精确光斑与粉斑同轴，确保激光能量高效利用；喷嘴高度调节单元，使得喷嘴焦距方向上下有23mm调节余量，方便用户精确调节离焦量、调整工艺参数。
• 可配备匀化镜头模块，将圆形光斑整形成为矩形光斑，使能量密度均匀输出，配合线性粉流喷嘴，用于大面积高效率熔覆，或激光淬火。
图5. 辉锐激光头条形光斑整形模块

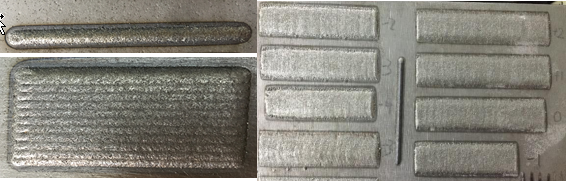

图6. 左：圆形光斑单道熔覆宽度3mm和面搭接效果，右：不同离焦量下条形光斑熔覆效果，单道熔覆宽度可达13mm
激光熔覆头技术参数
|
型号
|
LAMLH-S
|
LAMLH-SV
|
LAMLH-T
|
LAMLH-TV
|
|
光路结构
|
直版
|
弯折版
|
|
分光镜模块
|
无
|
有
|
无
|
有
|
|
试用波长
|
900-1100nm
|
|
最大适用功率
|
8000W
|
|
激光能量通过率
|
≥99.5% @1060-1080nm波长
|
|
光纤接口
|
QBH，LLK-B/D
|
|
光路同轴调节
|
X-Y方向可精确调节
|
|
准直距离
|
100mm、150mm、200mm
|
|
聚焦距离
|
200mm、250mm、300mm
|
|
圆形光斑输出尺寸
|
0.5-5.0mm
|
|
调焦模式
|
有 （手动）
|
|
调焦范围
|
±6mm
|
|
成像模块
|
无
|
有
|
无
|
有
|
|
相机
|
无
|
CCD、CMOS工业相机
|
无
|
CCD、CMOS工业相机
|
|
条形光斑整形模块
|
可配
|
|
条形光斑尺寸
|
8×2mm，10×2mm ，12×2mm，15×2.5mm,16mm×3mm
|
|
整体尺寸
（长×宽×高）
|
122×102×364 mm
|
200×102×364 mm
|
309×102×258 mm
|
309×102×258 mm
|
|
整体重量
|
4.5kg
|
5kg
|
6kg
|
6.5kg
|
*选配模块说明：
a.成像模块：可通过照明，实现基于基材表面熔覆情况的调试校正
b.实时成像与闭环反馈控制：可实时监测激光熔覆形成熔池的大小、形状、温度等，并将相关参数实时捕捉并反馈到控制系统，进行实时调节，以此获得更稳定和优质的熔覆效果
c.整形模块：可实现条形大光斑的输出，大幅提升熔覆效率
